Description

Ce petit ampli sterao est incroyable par sa puissance et sa qualité, capable de délivrer 2 x 3,7W sur des haut-parleur en 3 ohms d'inpédance. A l'intérieur du petit circuit, on retrouve un amplificateur classe D capable de fonctionner entre 2,75V et 5,5V. L'amplificateur en classe D est performant avec un rendement de 90% quand il pilote des haut-parleur 8 ohm à 1W, parfait pour un montage alimenté sur batterie. il dispose d'une protection thermique et de surcharge en courant, mais attention, ce circuit peut devenir très chaud lors de son utilisation.

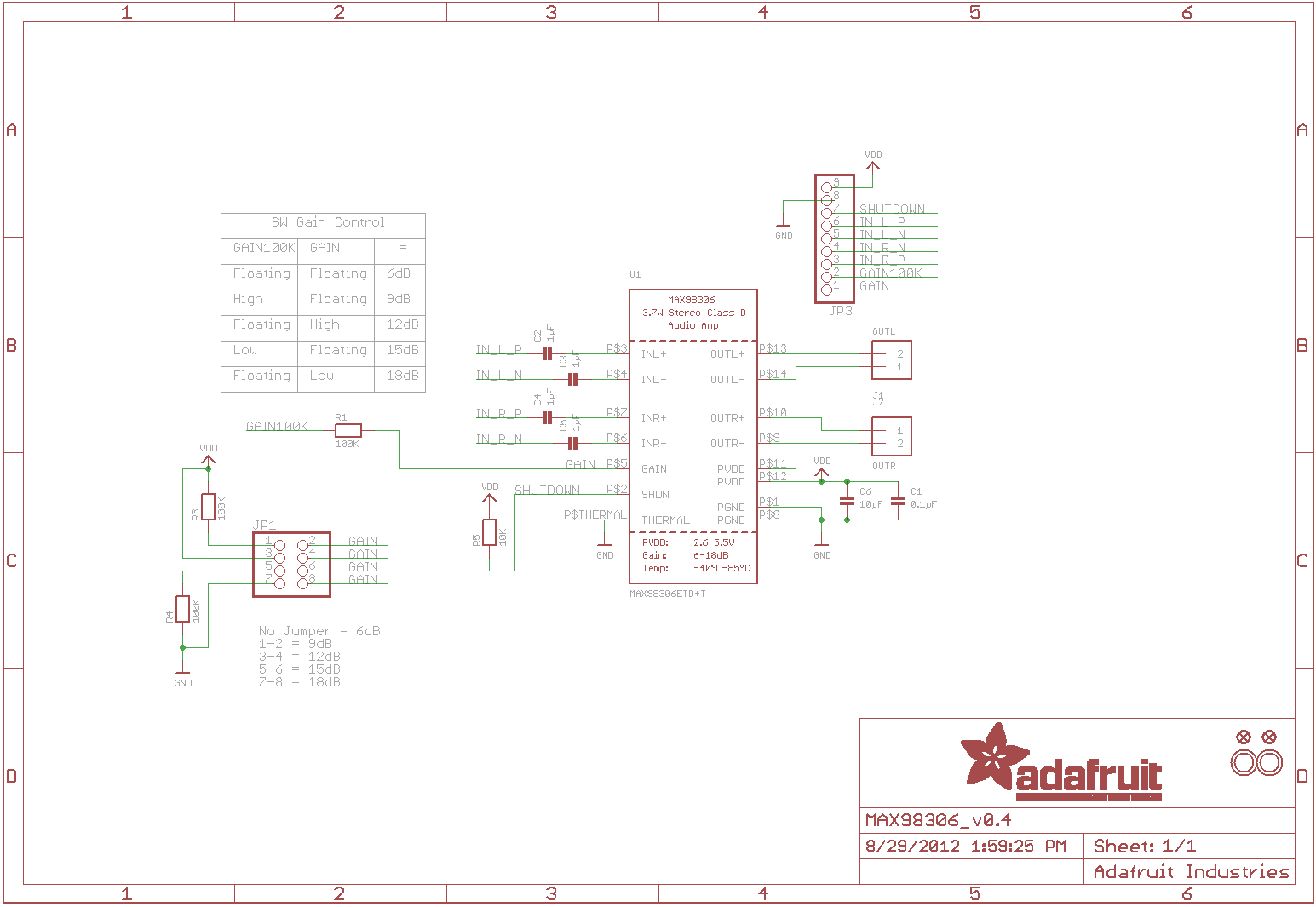

Les entrées de l'amplificateur passe à travers des condensateurs 1µF et fonctionnent en différentiel, si votre entrés n'est pas en différentiel, il faudra relier R- et L- à la masse. les sorties sont flottante, cela signifie qu'elle ne doivent être reliées à la masse mais directement à chaque haut-parleur.

La sortie est une onde PWM carré de 360KHz qui est ensuite «moyennée» par la bobine de haut-parleur - les hautes fréquences ne sont pas entendues.

Vendu assemblée et testée. Fournit avec un connecteur strip 1X9, un connecteur 2X4 et son strap pour sélectionner le gain, et 2 bornier à vis pour connecter les enceintes. Les haut-parleurs ne sont inclus, il faudra utiliser des haut-parleurs avec une impédance supérieure à 3 ohms.

Caractéristiques

• Puissance en sortie: 3.7W à 3Ω, 10% THD, 1.7W à 8Ω, 10% THD, avec une alimentation 5V
• Haute PSRR 83dB à 217Hz
• 5 Gains selectionnable par jumper : 6dB, 9dB, 12dB, 15dB and 18dB.
• Excellente suppression de  click-and-pop
• Protection thermique et de surcharge en courant
• Faible consommation de courant : 2mA au repos et  10uA en mode vieille
