Description

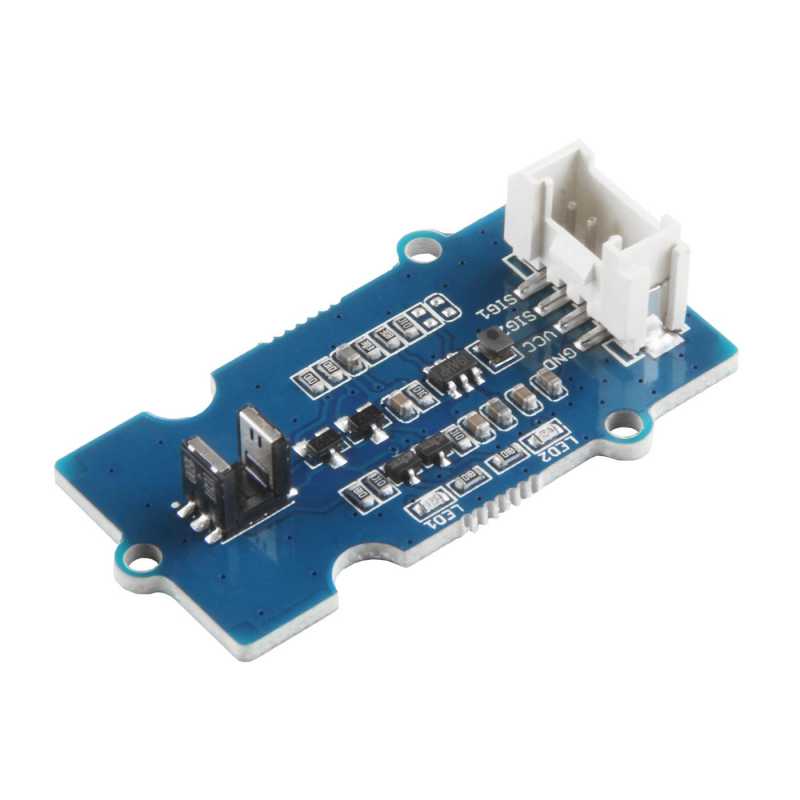

Ce module Grove est basé sur un capteur optique TCUT1600X01, il comprend un émetteur infrarouge et deux détecteurs à phototransistor situés à 3mm d’écart.

Il faudra raccorder ce module sur 2 broches digitales d’un connecteur compatible Grove du Base Shield.

Ce module rotatif vous permettra de détecter la vitesse ou la rotation, et grâce aux deux détecteurs à phototransistor, vous pouvez même détecter le sens de rotation. (via un disque non inclus).

Livré avec un câble 4 conducteurs.

Caractéristiques

• Alimentation : 3.3V / 5V
• Plage de température : 40°C à +105°C
• Longueur d’onde de l’émetteur : 950 nm
• Écart : 3 mm
• Interface : Compatible Grove
• Double sortie numérique
• Leds intégrées : indiquent l’état
• Dimensions : 40 mm x 20 mm x 10 mm
• Poids : 10g

Documentation

Fiche technique : Fiche technique seeed studio

Fiche technique TCUT1600X01 : TCUT1600X01

Vidéo de présentation : Vidéo de présentation
